取样冷却器,锅炉水取样器,炉水取样器-全国******1300元

取样冷却装置,汽水取样装置,炉水取样器,取样冷却器,取样冷却设备


化工厂用高温液体取样冷却器	汽水取样器	取样冷却器


锅炉水取样冷却器	炉水取样器	高温液体，气体取样冷却器

我公司为取样冷却器,汽水取样器，炉水取样器，给水取样器等专业生产厂家，年生产取样冷却器几千台，产品质量过硬，价格低廉，质量三包，规格型号齐全，大量现货，当日发货，请放心购买！价格咨询电话：13961380701 0518-85588513 王经理

二、取样冷却器规格型号:

规格型号	管内设计压力 MPa	管内设计温度℃	冷却面积M2	蛇形盘管 /螺旋管规格	材质
QYL-108	<5.4	<450	0.25	Ø8X2 Ø10X2 Ø12X2	有以下材质可供客户选择：（1）外筒体：碳钢盘管：不锈钢304 （2）外筒体：不锈钢304 盘管：不锈钢316L （3）外筒体：不锈钢316 盘管：不锈钢316
QYL-133			0.25
QYL-159			0.25
QYL-219			0.38
QYL-254			0.45
QYL-273			0.69
QYL-325			0.92
QYL-159	<10.0	<540	0.25	Ø14X2 Ø16X2 Ø18X3
QYL-219			0.38
QYL-254			0.45
QYL-273			0.69
QYL-325			0.92

三、取样冷却器冷却面积的计:

    1: 如果已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面积可由式(A1)求得：
A= f ?1.0029/3600Δtm?U (A1)
式中 A——所需冷却面积，m2；
f——样品流量，L/h；
Δtm——平均温差，℃；
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)计算出的冷却面积基础上增加12.6%。
    2: 平均温差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差，℃；
t1——冷却器进口样品温度，℃；
t2——冷却器进口样品温度，℃；
T1——冷却器进口冷却水温度，℃；
T2——冷却器出口冷却水温度，℃。
   3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成，也可由两组或两组以上的多组螺旋管连续排列构成。

四、取样冷却器订货说明:
	1:注明是汽取样还是水取样。 2:冷却管内的工作压力与样品进口温度。 3:一般选型为QYL-219 和QYL-273 两种型号。 4:是否需组合式。

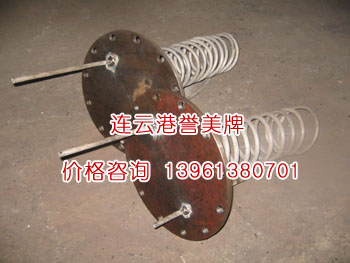

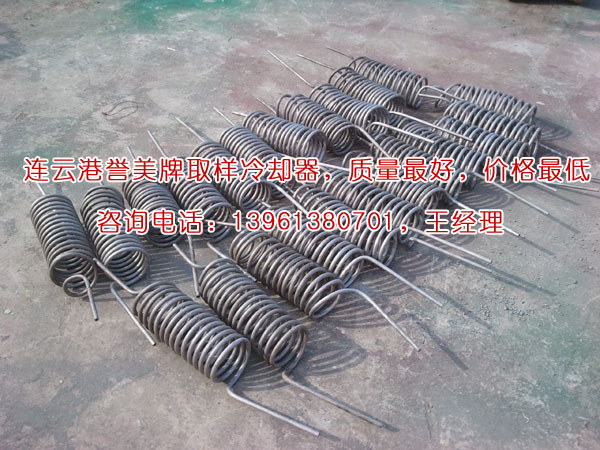

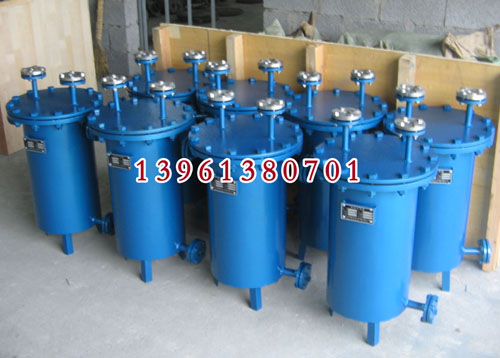

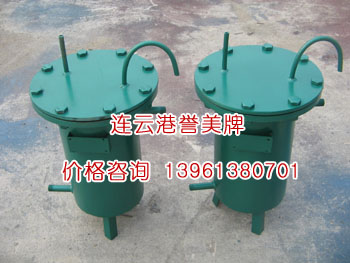

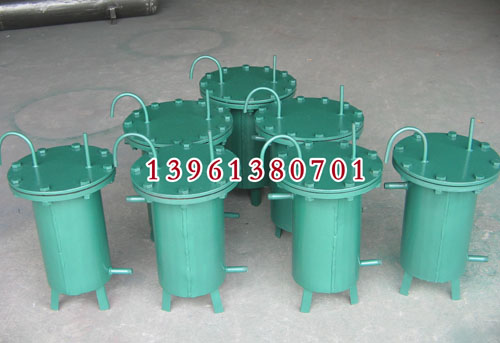

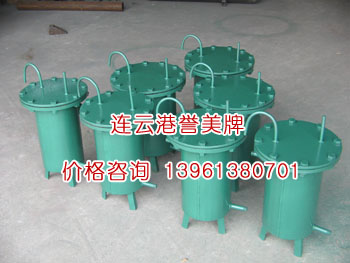

壳体碳钢，盘管不锈钢，取样冷却器	取样冷却器，内部盘管

壳体碳钢，盘管不锈钢，取样器冷却器	壳体碳钢，盘管不锈钢，取样器冷却器

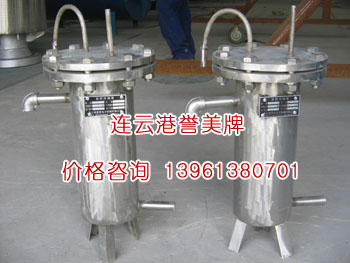

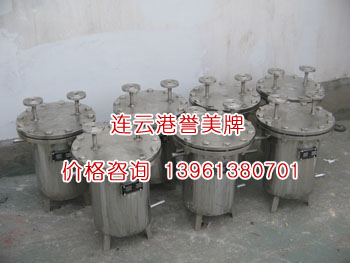

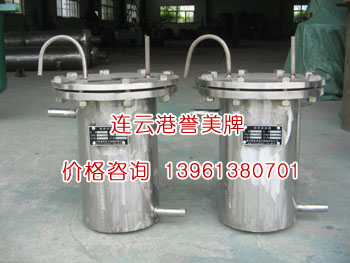

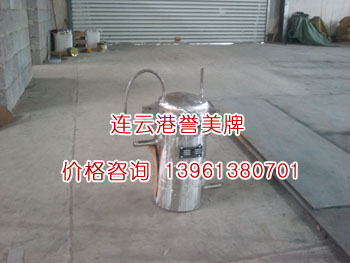

全不锈钢，取样冷却器	全不锈钢，取样冷却器

全不锈钢，取样冷却器	全不锈钢，取样冷却器

全不锈钢，取样冷却器	全不锈钢，取样冷却器

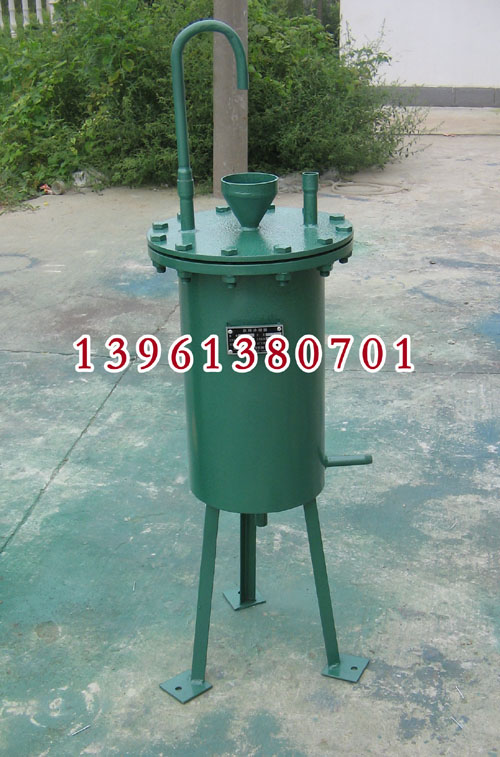

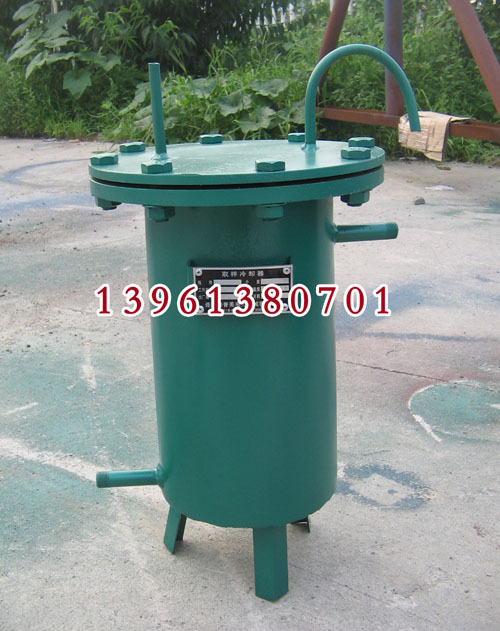

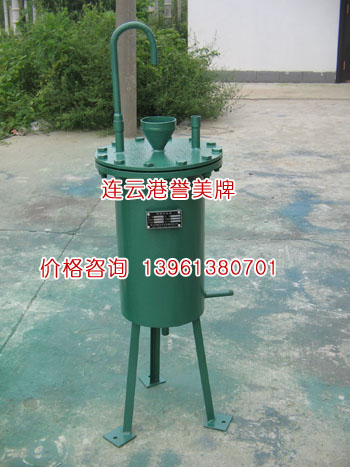

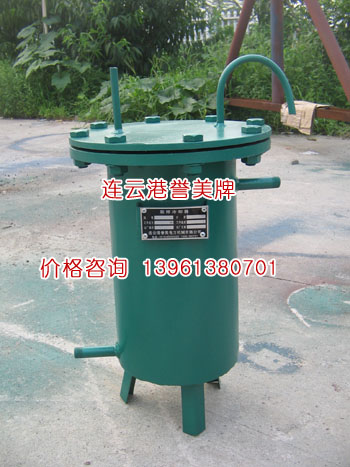

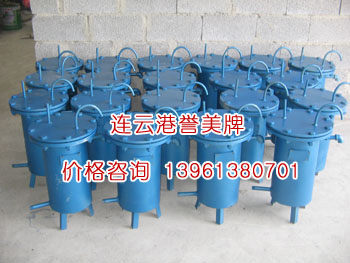

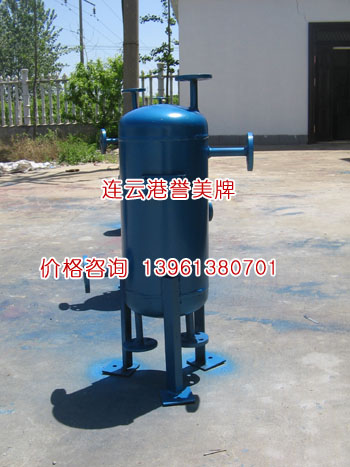

带支腿，取样冷却器	取样冷却器

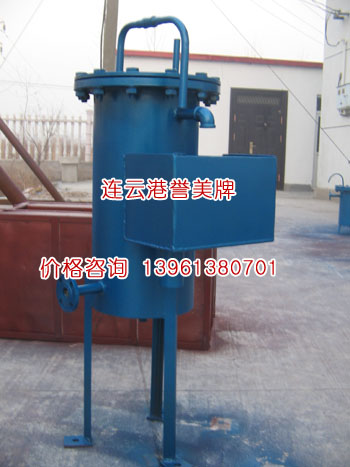

带支腿，取样冷却器	带支腿，取样冷却器，带水槽
